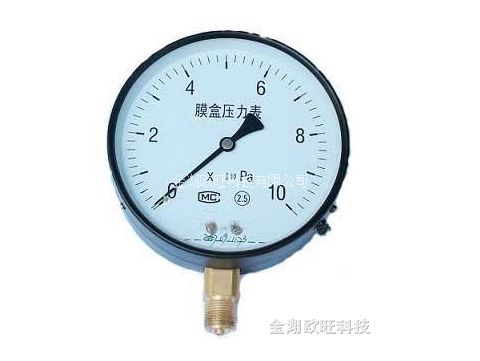

YE100、150膜盒壓力表

時間：2021-01-10 16:24:56 來源：作者： ; 瀏覽次

膜盒壓力表適用于測量對銅合金不起腐蝕作用，無爆炸危險的微壓和負壓。氣體廣泛應用于鍋爐通風和氣體管道等設備上，本儀表可以就地安裝并現場指示。
YE-75膜盒壓力表具有體積小等特點，已批量出口日本等國家。
主要技術指標
· 標度范圍、精確度等級及重量

型號	標度范圍kPa			精確度等級基本誤差限±%	重量 kg
	正壓	負壓	正負壓
YE-75 YE-100 YE-150	0~1.6 0~2.5 0~4 0~6* 0~10* 0~16* 0~25* 0~40*	-1.6~0 -2.5~0 -4~0 -6~0 -10~0 -16~0 -25~0 -40~0	-0.8~+0.8 -1.2~+1.2 -2~+2 -3~+3 -5~+5 -8~+8 -12~+12 -20~+20	2.5	0.5

注：YE-75、100僅生產帶*規格

工作位置、環境：儀表垂直安裝，工作環境溫度-25～55℃，相對濕度不大于80％，并且周圍空氣中不含有腐蝕儀表的有害氣體。
溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.4％／10℃。
· 導(測)壓系統及外殼等主要零件的材質

零件名稱	材料牌號
接頭	黃銅HPb59-1
膜盒	錫青銅QSn6.5-0.1
齒輪傳動機構	銅HPb59-1
表殼、罩殼	冷軋鋼板20

結構原理
儀表由測量系統(包括接頭，波紋膜盒等)，傳動機構(包括拔桿機構，齒輪傳動機構)，指示部件(包括指針與度盤)和外殼(包括表殼、襯圈和表玻璃)所組成。
儀表的工作原理是基于波紋膜盒在被測介質的壓力作用下，其自由端產生相應的彈性變形，再經拔桿一齒輪傳動機構的傳動并予放大，由固定于齒輪軸上的指針逐將被測值在度盤上指示出來。
